宇佐市平成令和の森スポーツ公園陸上競技場
LED化と無線調光で照度の均一化と約50%の節電に成功

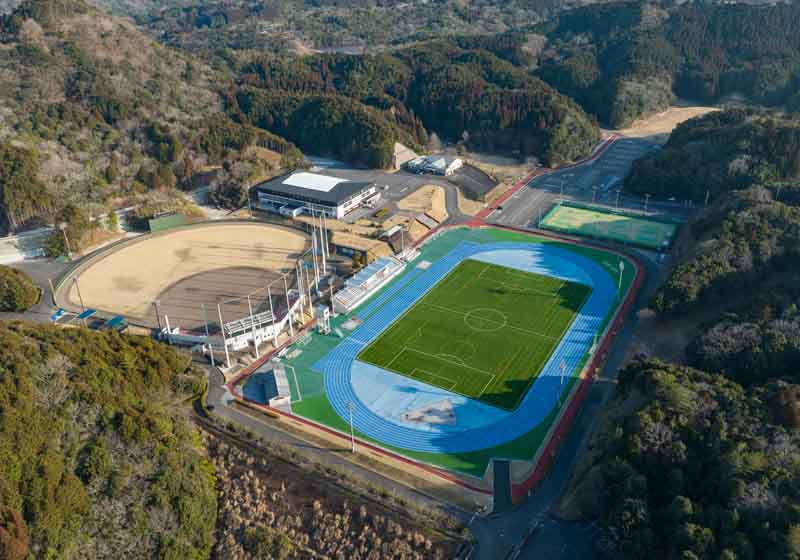

大分県宇佐市の大自然に囲まれた平成令和の森スポーツ公園は、「屋根付運動広場石橋童夢」「野球場」「テニスコート」「陸上競技場」「クロスカントリーコース」とスポーツ団体向けの宿泊施設も併設された複合型スポーツ施設で、県外からも多くの人が訪れます。
今回は、そのうちの「陸上競技場」のLED化をスポーツ復興くじ(toto)助成金事業で行いました。

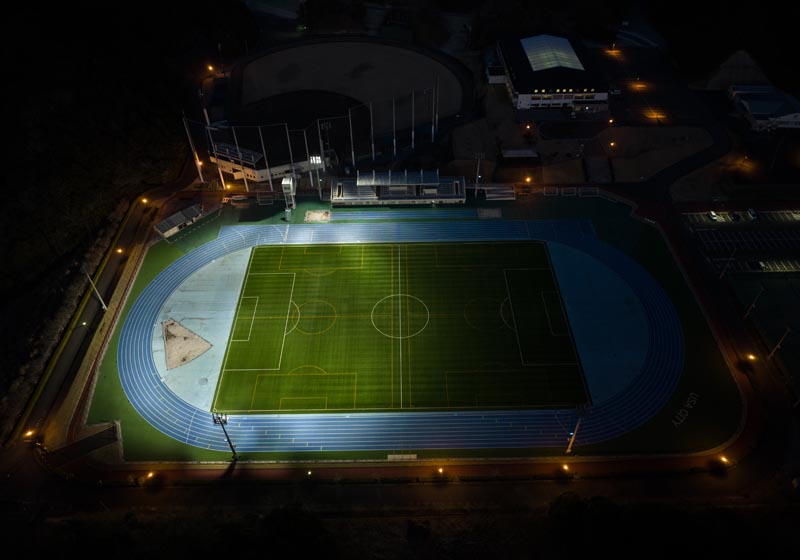

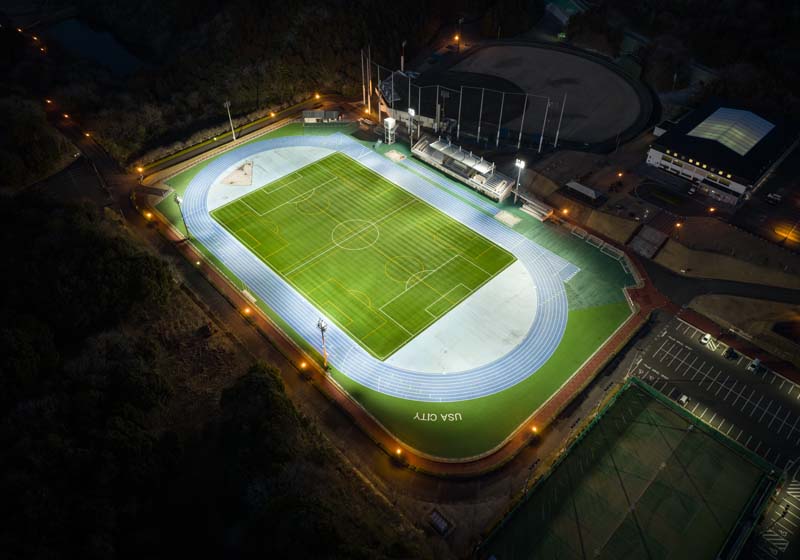

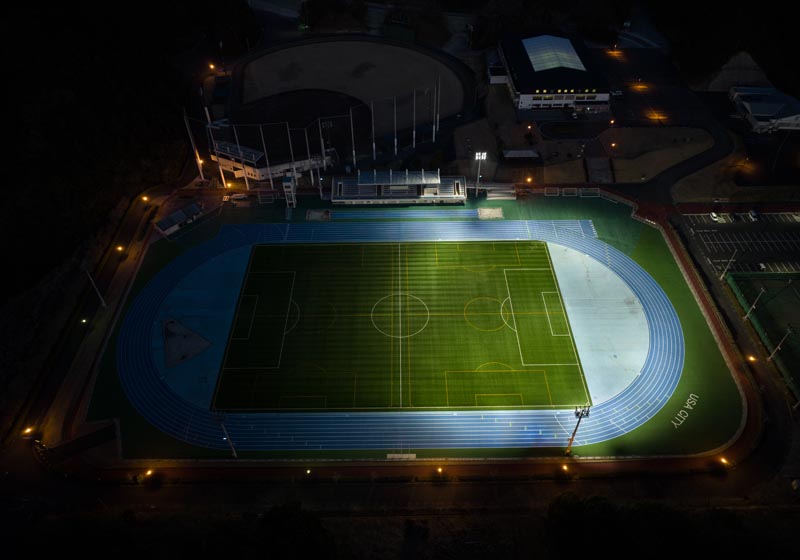

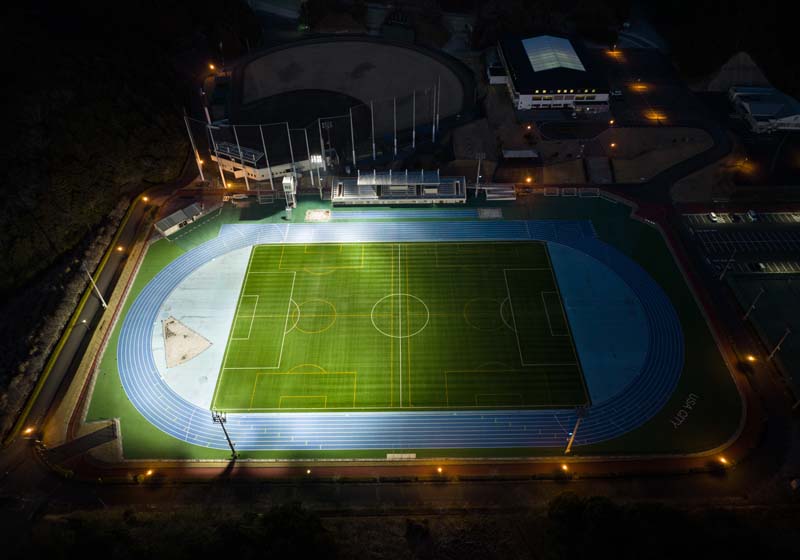

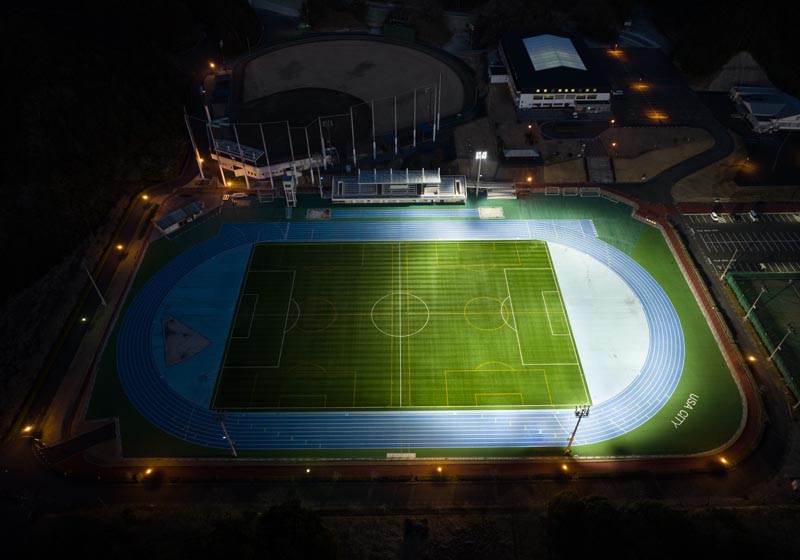

照度が足りていなかったトラックのコーナー部分の明るさも300Lxを確保し、明るさの均一化を実現。従来競技場は300Lxを確保していましたが、現場で検証していくうちに競技によって150Lx程度の照度でも充足していることが判明。調光システムの採用によって50％での運用も可能となり、節電にも繋がりました。また、少年サッカーで利用する際はA、B面と分けて使用する為、その切り替えは管理事務所のスイッチで操作しています。
- 施主：
- 大分県宇佐市
- 竣工：
- 2022年2月
- 設計：
- 有限会社第一設備設計事務所
- 元請業者：
- 株式会社藤電設工業
水銀灯・LED照度の実測値
-
EXGSFA1K2W2N58G
EXGSFA1K2W2W58G
EXGSFA1K2W2F58G
(無線調光式)
LEDスポーツ照明（受注生産品）｜126000lm｜1200W｜105Lm/W｜昼白色（5000K）｜Ra80｜200-240V｜ビーム角度（15°、30°、45°）｜周囲環境温度-30℃～55℃｜本体：アルミダイキャスト｜セード：強化ガラス（透明）｜本体色：グレー -
壁付型スイッチ_IPC（Intelligent Power Controller）
壁付型スイッチは製品内に装着された無線ノードとの通信で各製品を制御します。｜現場制御と中央制御の構成が可能です。 -
マスターユニット（無線出力） （Master Unit-AIR）
GUI運営プログラムの制御命令を無線でノードユニットに伝送する装置で中央制御が可能。｜マスターユニットは最大150個の照明内蔵のノードユニットを制御できます。
-
